Mas afinal, o que são

Barramentos

Blindados?


Os barramentos blindados são sistemas que permitem o transporte e distribuição de energia de forma otimizada, com baixo custo e alta confiabilidade. Além de ser um sistema modular, que permite a mudança de layout sem investimentos adicionais e com máxima eficiência. Este sistema é uma alternativa ao sistema de cabos elétricos e pode sem aplicado a todos os tipos de industriais, infraestrutura e demais edificações.  São exemplos de aplicações,  energia em indústrias, centros comerciais, shoppings, edifícios comerciais e residenciais, hotéis, hospitais, etc


Iluminação


MISTRAL

A melhor e mais eficiente solução destinada à distribuição elétrica de projetos de iluminação. O sistema de linhas elétricas pré-fabricadas blindadas Mistral, utilizado para distribuição de pontos de iluminação e pequenas potências, foi projetado, principalmente, para ser instalado em edifícios industriais, comerciais e de serviços.


Barramentos de Baixa Tensão





MV

O sistema de linhas elétricas pré-fabricadas MV é oferecido em correntes nominais de 630A à 6000A com condutores de alumínio ou cobre em baixa tensão [até 1kV]. Possui derivações do tipo “plug-in” até 800A que permitem a inclusão de diversos sistemas de proteção, como disjuntores, seccionadores ou fusíveis. O grau de proteção do invólucro do barramento ventilado MV é IP31


Este produto foi descontinuado para o mercado global. Ainda fabricamos peças de reposição e ampliação de linhas, vendidas em condições especiais. Consulte nossos representantes para maiores informações. * Este produto permanece disponível para o mercado brasileiro.

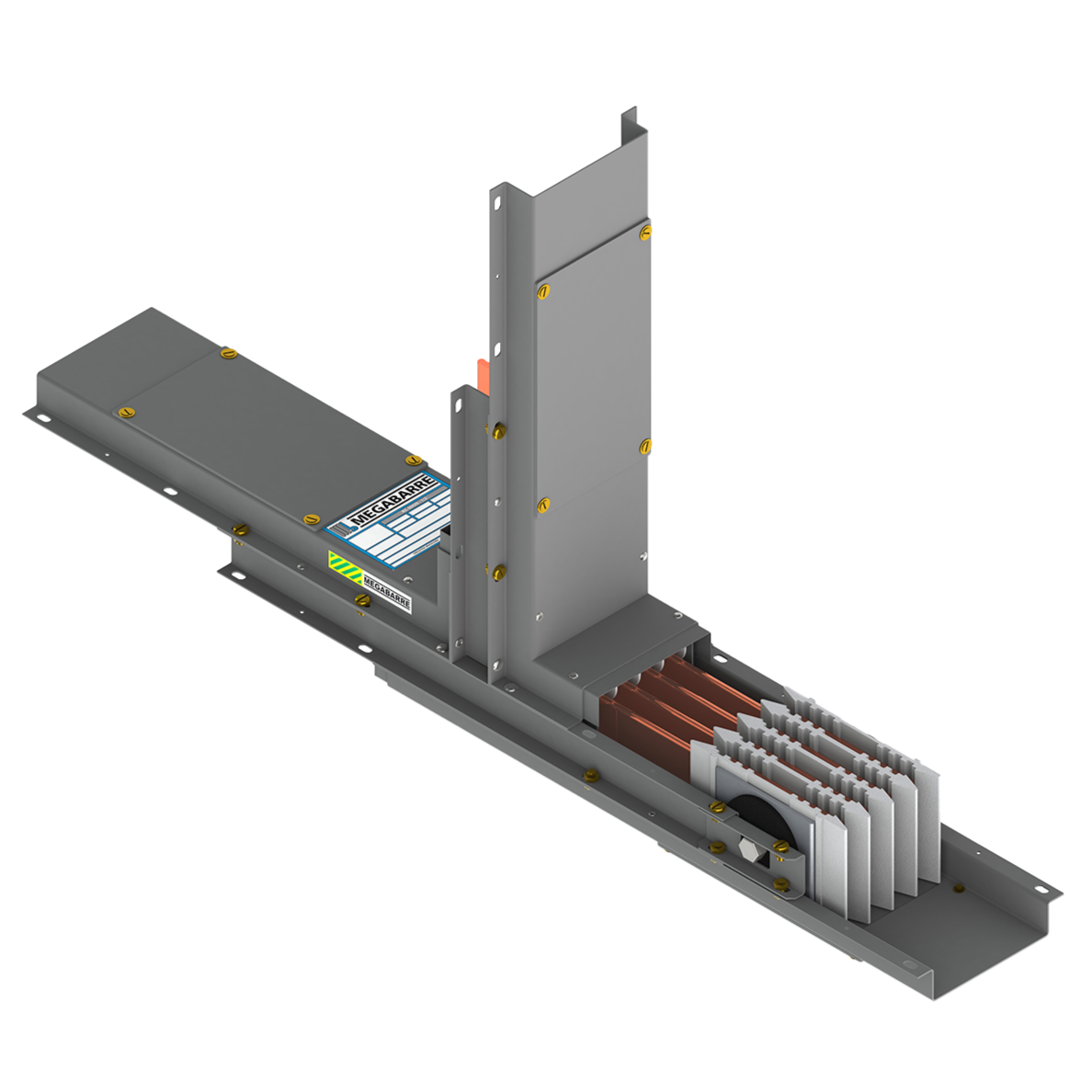

MB

O sistema de linhas elétricas pré-fabricadas MB é oferecido em correntes nominais de 160A a 800A com condutores de alumínio ou cobre em baixa tensão [até 1kv]. Possui derivações do tipo “plug-in” até 800A que permitem a inclusão de diversos sistemas de proteção, como disjuntores, seccionadores ou fusíveis. O grau de proteção do invólucro do barramento blindado MB é IP54.





Impact 2

O sistema de linhas elétricas pré-fabricadas IMPACT2 é oferecido em correntes nominais de 400A a 5000A com condutores de alumínio e para correntes nominais de 630A a 6300A com condutores de cobre.  Este produto é a versão mais recente da linha IMPACT e traz consigo todas as características da linha IMPACT acrescentando maior eficiência no transporte de energia.


Barramentos de Média Tensão


Com aplicações diversas e geralmente utilizados em interligações entre geradores e transformadores elevadores, derivando para cubículos de proteção ou manobra e para os transformadores auxiliares, nas usinas de geração de energia. O tipo Metal Enclosed é utilizado também em instalações industriais de grande porte fazendo a interligação entre transformadores e painéis de manobra de média tensão.

MT-FNS

Fases Não-Segregadas (IP55)


MT-FS

Fases Segregadas (IP55)

MT-FI

Fases Isoladas (IP65)


Seccionadoras




QDC

O Quadro de Distribuição de Cargas (QDC) é um quadro de baixa tensão utilizado para distribuição de energia em edificações.  Sua função é receber o cabeamento proveniente da câmara transformadora (transformador rebaixador) e distribuir no(s) barramentos blindados que proverão energia para os andares e demais locais, provendo seccionamento e proteção através de seccionadoras verticais. Este produto é para uso abrigado.

Este produto atende as normas técnicas e homologações das concessionárias onde ele é aplicado.





QDP

O Quadro de Distribuição de Pedestal (QDP) é um quadro de baixa tensão utilizado para distribuição de energia em edificações.  Sua função é receber o cabeamento proveniente da câmara transformadora (transformador rebaixador) e distribuir para a planta elétrica, provendo seccionamento e proteção através de seccionadoras verticais. Este produto é para uso ao tempo.

Este produto atende as normas técnicas e homologações das concessionárias onde ele é aplicado.
